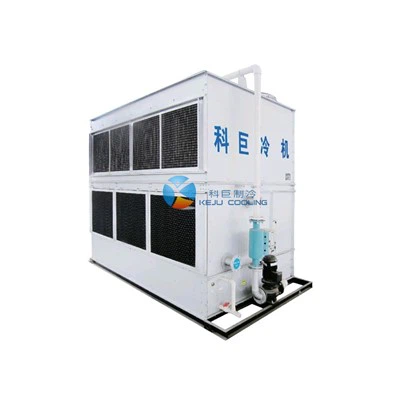

Противоточная градирня закрытого типа

Отправить запрос Теперь говорите

Быстрая доставка
Гарантия качества
Круглосуточная служба поддержки клиентов

Внедрение продукции

Описание продукции

В качестве основного вспомогательного оборудования в термообработке противоточная градирня закрытого типа серии KBL используется в закалочных средах для термообработки, универсальных печах с контролируемой атмосферой, печах индукционного нагрева, вакуумных печах и т. д.; центральное кондиционирование, ковка, литье, химическая промышленность, пищевая промышленность, литье под давлением, полиграфия, генераторные установки, электростанции, стекловаренные печи и другие области.

product-735-520

Принцип работы

Рабочая жидкость (мягкая вода или другая жидкость) циркулирует в змеевике противоточной градирни закрытого типа, тепло жидкости поглощается стенкой змеевика, а распыляемая вода распыляется на поверхность змеевика для получения теплообмен. В то же время холодный воздух поступает в башню через воздухозаборную решетку в нижней части агрегата и циркулирует снизу вверх, равномерно проходя через поверхность змеевика. Небольшая часть воды испаряется и поглощает тепло, а горячий и влажный воздух выводится из машины через верхний вентилятор, а остальная вода попадает в нижний поддон для воды для следующего цикла. Замкнутый контур жидкости в змеевике потребляет очень мало, а скорость истечения распыляемой воды составляет всего 0,1%-0,2%.

product-790-452

Особенности и преимущества

* Повышение эффективности производства, смягчение циркуляции воды, отсутствие накипи, засорение и потери;

* Продлить срок службы оборудования, обеспечить надежную и стабильную работу, снизить интенсивность отказов и предотвратить аварии;

* Полностью замкнутая циркуляция, отсутствие попадания примесей, отсутствие испарения среды, отсутствие загрязнения;

* Повышение коэффициента использования установки, отсутствие необходимости в резервуаре для воды; уменьшить площадь пола, занять небольшое пространство, простоту установки, перемещения, планировки, компактную конструкцию;

* Простота в эксплуатации, стабильная работа и высокая степень автоматизации;

* Широко используется, среда не подвержена коррозии теплообменника и может охлаждаться напрямую;

* Стоимость эксплуатации и обслуживания низкая.

ТехническийПаразмеры

Модель	Холодопроизводительность (ккал/ч)	Рабочий расход (м³/ч)	*Размеры (ДШВ) (мм)*	Входной и выходной диаметр
КБЛ-05	150000	30	2800x1870x2450	Ду80
КБЛ-06	180000	36	2800x1870x2450	Ду80
КБЛ-07	225000	45	3400x1970x2600	Ду100
КБЛ-08	260000	52	3400x1970x2600	Ду100
КБЛ-09	300000	60	3400x1970x2600	Ду100
КБЛ-10	350000	70	3400x1970x3250	Ду125
КБЛ-12	400000	80	3400x1970x3250	Ду125
КБЛ-13	450000	90	3400x1970x3250	Ду125
КБЛ-14	500000	100	3400x2340x3250	Ду125
КБЛ-15	550000	110	3400x2340x3250	Ду125
КБЛ-16	600000	120	4200x2340x3350	Ду150
КБЛ-17	650000	130	4200x2340x3350	Ду150
КБЛ-18	700000	140	4200x2340x3350	Ду150
КБЛ-19	750000	150	4200x2340x3350	Ду150
КБЛ-20	800000	160	4800x2340x4200	Ду200
КБЛ-21	900000	180	4800x2340x4200	Ду200
КБЛ-22	1000000	200	4800x2340x4200	Ду200
КБЛ-23	1100000	220	4800x2340x4200	Ду200
КБЛ-24	1200000	240	5350x2340x4300	Ду200
КБЛ-25	1300000	260	5350x2340x4300	Ду200
КБЛ-26	1400000	280	6100x2340x4250	Ду250
КБЛ-27	1500000	300	6100x2340x4250	Ду250
КБЛ-28	1700000	340	5350x3200x4650	Ду250
КБЛ-30	1900000	380	5350x3200x4650	Ду250
КБЛ-32	2100000	420	5800x3200x4650	Ду250
КБЛ-34	2500000	500	6500x3200x4700	Ду300
КБЛ-36	2800000	560	6500x3200x4700	Ду300

Примечание. Вышеуказанные технические параметры предназначены только для справки: поскольку продукты постоянно обновляются и оптимизируются, параметры могут быть изменены без предварительного уведомления.

Нестандартный дизайн

product-725-556

Меры предосторожности при использовании градирен закрытого типа

1. Требования к среде использования

* Избегайте кислотных выхлопных газов, взрывоопасной пыли, сильной копоти и чрезмерного количества водяного пара;

* Размещенный рядом со зданием, он должен находиться на достаточном расстоянии от воздухозаборника (0.5-3м, в зависимости от модели);

* Размещенный в стене забора ямы, он должен быть предупрежден о неисправности отвода тепла, вызванной оплаванием горячего и влажного воздуха; Использование устройства подачи воздуха может рассматриваться при особых обстоятельствах.

2. Проблемы с пользовательскими трубопроводами

* Трубопроводы, насосы и клапаны должны быть установлены ниже уровня проточной воды градирни, чтобы предотвратить перелив и попадание воздуха;

* При рассмотрении размещения оборудования необходимо учитывать достаточную напор водяного насоса, а также следует учитывать потерю давления на напоре и потерю давления на трубе охлаждающего змеевика;

* Расчетное давление фланца сопряжения для жидкостного охлаждения составляет 1 МПа, поэтому для всех трубопроводов следует предусмотреть подвески или опоры.

3. ОбслуживаниеRтребованияSмолитьсяSсистема

* По мере работы закрытой градирни минералы и другие примеси в воде будут осаждаться и накапливаться в резервуаре, поэтому мы должны периодически проверять качество воды, регулярно продувать и чистить, это может хорошо контролировать качество воды и предотвращать масштабирование.

* Требования к качеству воды для опрыскивания: см. Кодекс GB50050-95 для проектирования систем очистки промышленной оборотной охлаждающей воды; при наличии воды особо низкого качества необходимо рассмотреть возможность очистки (умягчения).

4. Дополнение оборотной воды

* Оборотная вода в закрытой системе должна соответствовать требованиям производственного процесса по качеству воды, можно использовать умягченную или очищенную воду.

* Закрытая система оснащена системой контроля уровня жидкости; если система выдает предупреждающее сообщение, уровень оборотной воды низкий, и нам необходимо долить оборотную воду.

5. Техническое обслуживание иCнаборSмолитьсяTанк

* Примечание: воду для опрыскивания следует периодически заменять, а бак для опрыскивания следует регулярно чистить.

* Существуют различия в жесткости воды в регионах. А именно, в южных регионах рекомендуется заменять воду для опрыскивания и очищать бак один раз в 5-6 месяцев. В северных регионах рекомендуется заменять воду для опрыскивания и очищать бак один раз в 2-3 месяцев. Фактическое время замены определяется в зависимости от обстоятельств.

6. АнтифризPпроблемаCпроигралCсочитсяTцветок

* Меры по борьбе с замерзанием для градирен закрытого типа обычно делятся на две категории:

(1). В зависимости от разницы температур в регионах добавляйте незамерзающий раствор в соответствии с соотношением.

(2.) При низкой температуре, когда оборудование не работает в течение короткого времени или перестает работать, опрыскивающую воду следует сливать во избежание замерзания.
